Los diodos Zener son componentes fundamentales en el mundo de la electrónica, especialmente en la regulación de voltajes en circuitos. Operando en la región de polarización inversa, estos dispositivos mantienen una tensión constante en sus terminales, garantizando una salida estable a pesar de las variaciones en la corriente. Con capacidades de potencia variables que van desde fracciones de vatio hasta varios vatios, y disponibles en una variedad de encapsulados, los diodos Zener son versátiles y se adaptan a diferentes necesidades de diseño. Además, con un rango de voltaje de operación que va desde 2.4V hasta 200V, tolerancias de voltaje del 5% al 10%, y la capacidad de disipar potencias desde 0.25W hasta 50W, estos dispositivos ofrecen precisión y eficiencia en la regulación de voltajes. ¡Descubre más sobre los tipos de diodos Zener y sus aplicaciones en electrónica!

Características del Diodo Zener

Funcionamiento en la región de polarización inversa

El diodo Zener opera en la región de polarización inversa de su curva característica, lo que le permite mantener una tensión constante en sus terminales.

Regulación de voltajes en circuitos electrónicos

Este dispositivo se utiliza principalmente para regular voltajes en circuitos electrónicos, garantizando una salida estable a pesar de las variaciones en la corriente.

Capacidad de potencia variable

El diodo Zener puede soportar potencias que van desde fracciones de vatio hasta varios vatios, lo que lo hace versátil para diferentes aplicaciones.

Variedad de encapsulados

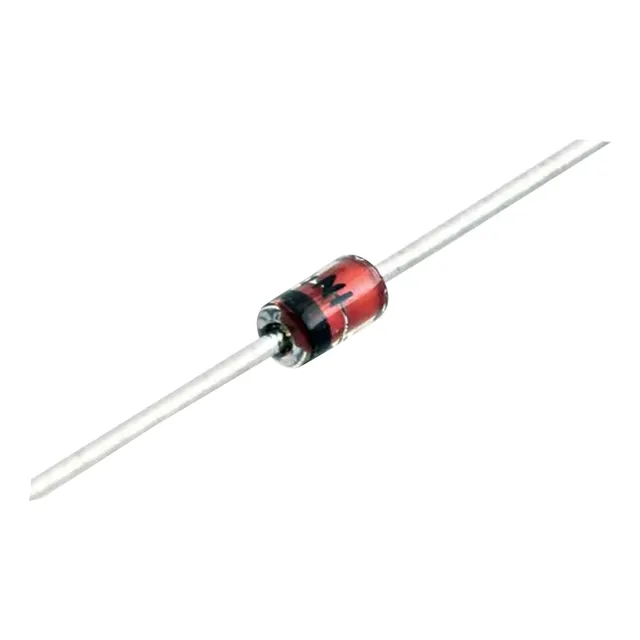

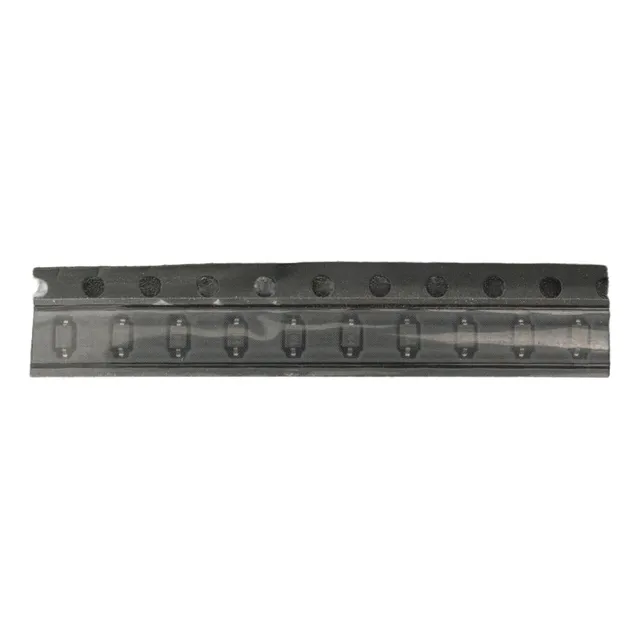

Está disponible en encapsulados de diferentes tamaños y formas, como el encapsulado DO-41 o SOD-123, lo que facilita su integración en distintos diseños de circuitos.

Especificaciones Técnicas del Diodo Zener

Rango de voltaje de operación

El diodo Zener tiene un rango de voltaje de operación que va desde 2.4V hasta 200V, lo que permite adaptarse a diversas necesidades de regulación.

Tolerancia de voltaje

La tolerancia de voltaje de este componente suele ser del 5% al 10%, asegurando una precisión adecuada en la regulación de voltajes.

Potencia máxima disipada

Puede disipar potencias desde 0.25W hasta 50W, lo que lo hace capaz de manejar cargas de diferentes niveles de potencia.

Corriente máxima de conducción

La corriente máxima que puede conducir varía desde unos pocos miliamperios hasta varios amperios, dependiendo de la aplicación específica.

Temperatura de operación

La temperatura de operación del diodo Zener se sitúa generalmente en un rango de -65°C a 200°C, lo que le permite funcionar en condiciones adversas.

Velocidad de respuesta

Gracias a su alta velocidad de respuesta, el diodo Zener es útil en aplicaciones de protección contra sobretensiones, actuando rápidamente ante picos de voltaje.

Tipos de Diodo Zener

Los diodos Zener son dispositivos semiconductores diseñados para operar en la región de ruptura inversa de su curva característica, lo que les permite mantener una tensión constante en sus terminales. Entre los tipos de diodos Zener disponibles en el mercado se encuentran el de 3.3V, ideal para aplicaciones de baja potencia y circuitos de regulación de voltaje. Por otro lado, el diodo Zener de 5.1V es comúnmente utilizado en fuentes de alimentación y circuitos de protección contra sobretensiones, gracias a su capacidad para mantener una tensión estable en condiciones de variabilidad en la corriente.

Por su parte, el diodo Zener de 9.1V es ampliamente utilizado en aplicaciones de electrónica industrial y telecomunicaciones, donde se requiere una regulación precisa del voltaje. Asimismo, el diodo Zener de 12V es empleado en circuitos de control de motores, fuentes de alimentación conmutadas y sistemas de protección de sobrecargas. Finalmente, el diodo Zener de 15V es adecuado para aplicaciones que demandan una alta estabilidad en la tensión de referencia, como en circuitos de audio y amplificadores de señal.
