Las compuertas lógicas son componentes fundamentales en el diseño de circuitos digitales y sistemas electrónicos. Realizan operaciones lógicas básicas como AND, OR, NOT, NAND, NOR, XOR, XNOR, siendo esenciales para el procesamiento de la información. Pueden tener 2 o más entradas, generando una salida basada en la operación realizada. Funcionan con una fuente de alimentación específica y existen diferentes velocidades de operación. Además, pueden ser de tecnología TTL o CMOS, y su tamaño compacto permite una integración eficiente en circuitos y sistemas electrónicos. ¡Descubre más sobre los tipos y características de las compuertas lógicas en el siguiente apartado!

Características y Especificaciones de las Compuertas Lógicas

Funcionamiento:

Las compuertas lógicas realizan operaciones lógicas básicas como AND, OR, NOT, NAND, NOR, XOR, XNOR. Estas operaciones son fundamentales para el procesamiento de la información en circuitos digitales.

Entradas:

Las compuertas lógicas pueden tener 2 o más entradas, dependiendo del tipo de compuerta. Las entradas son los valores lógicos que se utilizan para realizar la operación deseada.

Salida:

Las compuertas lógicas generan una salida basada en la operación lógica realizada con las entradas. La salida representa el resultado de la operación realizada por la compuerta.

Alimentación:

Estas compuertas funcionan con una fuente de alimentación específica, que por lo general es de 5V o 3.3V. Es importante proporcionar la alimentación adecuada para el correcto funcionamiento de las compuertas.

Velocidad de operación:

Existen compuertas lógicas con diferentes velocidades de conmutación, medidas en nanosegundos. La velocidad de operación es crucial en aplicaciones donde se requiere un procesamiento rápido de la información.

Tecnología:

Las compuertas lógicas pueden ser de tecnología TTL (Transistor-Transistor Logic) o CMOS (Complementary Metal-Oxide-Semiconductor). Cada tecnología tiene sus propias características y aplicaciones específicas.

Tamaño:

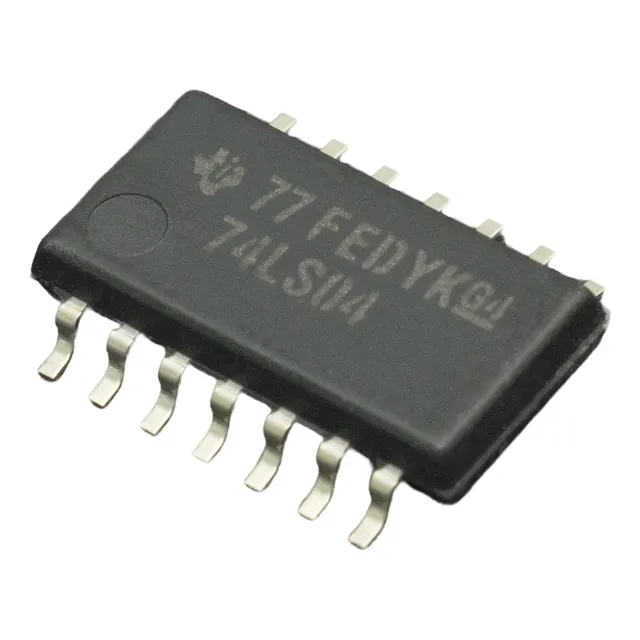

Estos dispositivos suelen ser pequeños chips integrados en encapsulados como DIP (Dual In-line Package) o SMD (Surface Mount Device). El tamaño compacto de las compuertas lógicas permite su integración en circuitos y sistemas electrónicos de manera eficiente.

Las compuertas lógicas son componentes esenciales en el diseño de circuitos digitales y sistemas electrónicos, proporcionando las bases para el procesamiento de la información de manera lógica y eficiente.

Tipos de compuertas lógicas y sus características

Las compuertas lógicas AND son fundamentales en circuitos digitales, ya que solo producen un resultado de "verdadero" cuando todas sus entradas son verdaderas. Son ampliamente utilizadas en la programación de microcontroladores y en sistemas de control donde se requiere que múltiples condiciones se cumplan simultáneamente.

Por otro lado, las compuertas lógicas OR son esenciales en sistemas electrónicos, ya que generan un resultado de "verdadero" si al menos una de sus entradas es verdadera. Son ideales para la automatización industrial, donde se deben tomar decisiones basadas en múltiples variables. Además, son utilizadas en comunicaciones seriales, como las compuertas lógicas TTL, para transmitir información de manera eficiente.
